自动液位测量

挑战：自动液位测量

无论是浇灌花园、清洁汽车、在足球场上喷水灭火系统、冲厕所还是填充泳池设施，使用雨水都是保护环境的好方法。此外，在提取和加工过程中会产生高昂的能源成本。这肯定会浪费自然和财务资源。

蓄水池用作收集罐和雨水储存库。多亏了蓄水池，可以以节省资源的方式实现花园浇水等。non-plus-ultra 是一种自动液位测量，包括警告功能。此应用示例展示了如何将智能液位指示器集成到 Loxone 项目中。

解决方案：使用超声波传感器进行液位测量

在 Loxone Config 的帮助下，可以 在几分钟内实现 水箱的液位测量和警告功能。

水箱由放置在水箱盖上的超声波传感器监控。该传感器内置 0-10V 转换器。这使您可以确定应在哪个范围内测量水位（此处：0-400 厘米）。超声波传感器每 60 分钟测量一次水箱中的液位，并将信息传递给迷你服务器。

如果达到临界水位（低于 50%），将通过 Loxone 应用程序中的推送通知通知业主。这可以防止水泵干涸。为此，在 status 模块的帮助下提前设置了不同的 status 值：

1. 空（水位 = 0）
2. 主要误差（水位 < 100 厘米）
3. 警告（水位在 100 到 200 厘米之间）
4. 完成（水位在 200 到 350 厘米之间）
5. 满（水位 >= 350 厘米）

硬件：

• 超声波传感器 0-10V

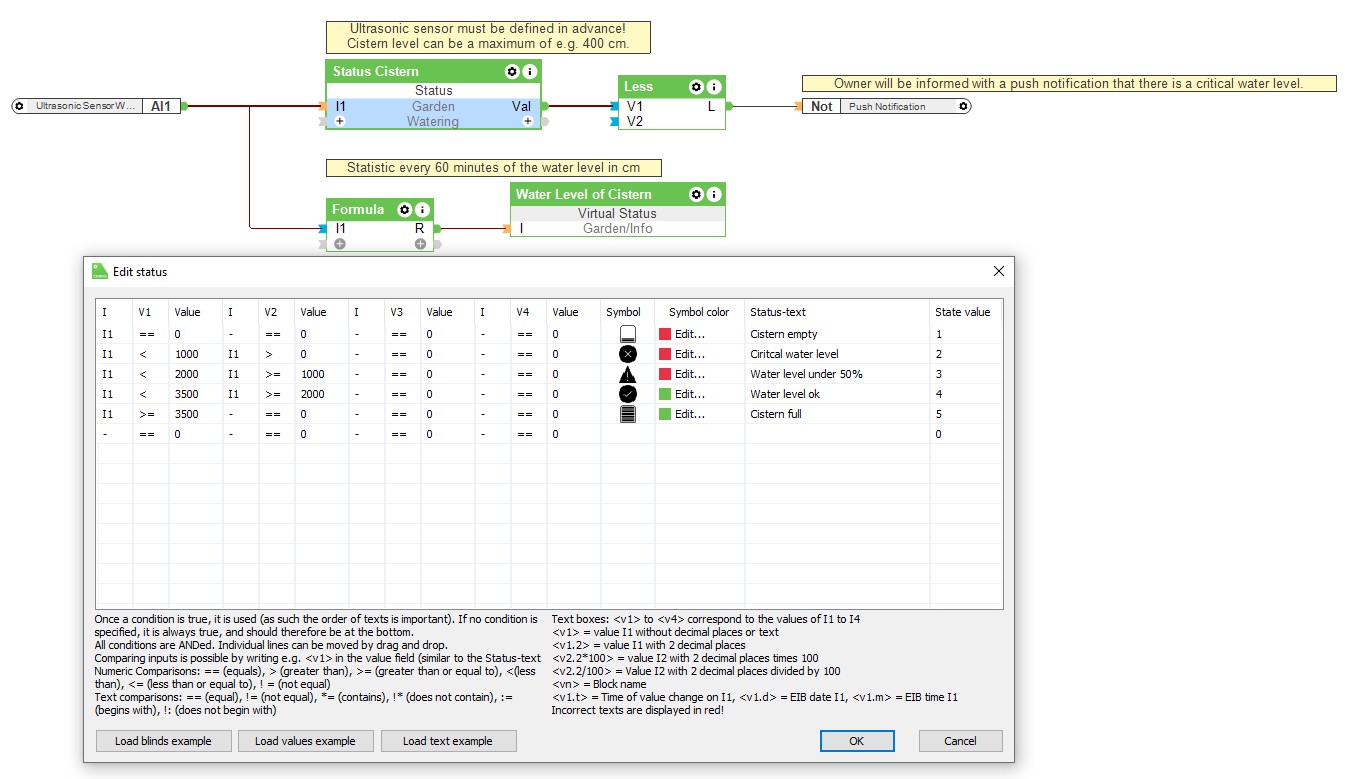

配置：



示例文件：

自动液位测量的优势

自动液位测量是新的或现有的 Loxone 项目的经济高效的扩展。超声波传感器可以安装在水箱中，并毫不费力地集成到智能系统中。业主通过推送通知收到临界水位的通知。因此，警告功能可以防止水泵干涸，节省大量麻烦和成本。也可以远程调用填充级别。

该应用示例也可以应用于其他可能的应用。例如，自动液位测量也可用于雨水桶、水井或水箱*。您还可以进一步扩展示例，例如，实现水泵的自动关闭，通过呼叫者服务播放通知或调整可视化中的显示。您的创造力没有限制！

*请提前查看法律框架。
