第 1 代对讲机

有关 Intercom Gen.1 和 Intercom XL 的设置、设置和信息。

到新对讲机的文档。

- Skip > 快速入门指南

第 1 步：组装和连接
第 2 步：对讲机搜索
第 3 步：设置对讲视频
第 4 步：创建
模块配置作为网络设备 第 5 步：设置对讲音频
第 6 步：将模块配置添加到
现有网络设备 第 7 步：更改
访问数据可选 – 插入门控

截至 2020 年 10 月，Intercom Gen. 1 随附新版音频模块。 用于配置设备的 Web 界面在视觉上有所不同。SIP 设置将以类似的方式进行。 电源：PoE IEEE 802.3af

由于采用了新的电子设备，省略了 RJ45 插座，而是连接了一根带有 RJ45 插头的电缆：

Intercom XL 将不会配备新版本的音频模块，并且将被逐步淘汰。



YouTube 上的视频清楚地解释了调试步骤。



第 1 步：组装和连接

推荐安装高度 ： 顶部边缘对讲机 170 厘米

  • 将连接到家庭网络的 RJ45 数据线连接到随附的 PoE 注入器“数据/LAN 输入”（PoE = 以太网供电）。
  • 将 RJ45 数据线插入 PoE 注入器“电源+数据输出”，并通过网线连接到 Loxone 对讲机。
  • 通过插入电源或电源线为 PoE 注入器供电。
  • 使用以太网时，最大电缆长度约为 100m。 对于这样的电缆长度，建议将 PoE 适配器放置在对讲机附近。
  • 如果需要更长的电缆长度，则使用其他网络连接类型，例如光纤,..可以使用。
  • 对于可接受的音频通信，需要至少 2 MBit 的数据速率。
  • 对于视频通信，建议数据速率至少为 10 Mbit，具体取决于图像分辨率。



第 2 步：对讲机搜索

在对讲机连接到网络并按照步骤 1 打开后，现在可以使用 Loxone Config 对其进行配置和设置。

  • 在 Loxone Config 中打开当前文档并连接到迷你服务器。
  1. 在外围树中，点击 “Monitoring and Access”
  2. 然后单击菜单栏中的“设备搜索”：

网络搜索窗口打开：

  • 搜索将自动开始，显示 Miniserver 检测到的所有设备。可能需要几分钟时间才能列出所有设备。
  • 音频模块 （SIP） 和视频模块 （CAM） 以两个不同的条目显示。
  • 这些模块分两个单独的步骤进行配置。（步骤 3 中的视频和步骤 5 中的音频)

第 3 步：设置广播视频

如果按照步骤 2 中的说明找到内部通话视频模块，则现在可以对其进行配置和设置。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
  1. 选择 Intercom Video （内部通信视频） 的条目。
  2. 按下 “Configure” 按钮

如果找不到对讲视频模块，可以在此处找到更详细的信息。
然后，将打开视频模块的配置对话框。
  • 为模块分配静态 IP 地址。
  • 如有必要，请检查并调整网络设置。
  • 然后点击“下一步”



所选网络设置必须与现有网络（网络掩码、默认网关等）匹配。 所选 IP 地址尚未分配。

在进一步的对话框中，输入视频模块的访问数据。

  • 输入用户名（默认用户名：“admin”）
  • 输入密码（默认密码：“admin”）
  • 建议在初始配置结束后调整默认凭证。有关如何更改密码的信息，请点击此处。
  • （或者，已经可以定义视频模块的外部端口。有关设置外部视频连接的更多信息，请单击此处。
  • 点击 “Finish” 按钮确认配置。

视频模块采用指定的配置并重启。

继续执行步骤 4。

第 4 步：将模块配置创建为网络设备

完成内部通信模块的配置后，必须将其创建为新的网络设备。

  • 输入安装位置。
  • 分配空间。
  • 使用 [应用] 确认。

如果未显示对话框，则可能是某个模块已作为网络设备存在。

在这种情况下，步骤 6 中介绍了进一步的过程。

继续执行步骤 5。

第 5 步：设置对讲音频

如果按照步骤 2 中的说明找到了内部通话音频模块，则现在可以对其进行配置和设置。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
  1. 选择 Intercom Audio （内部通话音频） 条目。
  2. 按下 “Configure” 按钮

如果找不到对讲音频模块，可以在此处找到更多详细信息。
然后，将打开 audio 模块的配置对话框。



  • 建议为模块分配静态 IP 地址。
  • 如有必要，请检查并调整网络设置。
  • 然后点击“下一步”



  • 您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。

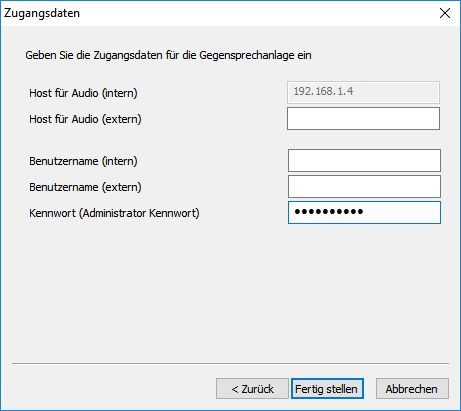

在进一步的对话框中，输入 audio 模块的访问数据。

  • 用户名 （internal） 不是必需的。
  • 输入密码（默认密码：“admin”）
  • 建议在初始配置结束后调整默认凭证。有关如何更改密码的信息，请点击此处。
  • （或者，可以指定外部音频连接的数据。有关设置外部音频连接的更多信息，请单击此处。
  • 点击 “Finish” 按钮确认配置。

音频模块采用指定的配置并重启。继续执行步骤 6。



第 6 步：将模块配置添加到现有网络设备

完成内部通信模块的配置后，可以采用已创建的网络设备的配置（如果可用）。

  • 选择所需的对讲机。
  • 使用“确定”确认

如果未显示对话框，则可能是没有可用的网络设备。

在这种情况下，步骤 4 中介绍了进一步的过程。

该配置现已自动添加到现有对讲机中。

继续执行步骤 7。

第 7 步：更改访问数据

出于安全原因，请调整默认的视频和音频凭证。

即使无法从外部访问对讲机，也应更改密码！

使用标准访问数据时，没有安全性！

对讲机的配置基本通过此步骤完成。

进一步的配置将自动由自动配置接管。

可选 – 插入门控

如果未使用自动配置，则可以手动完成此步骤。

  • 通过拖放对讲机将门控制插入所需的程序页面。
  • 分配的对讲机会自动预先选择。
  • 保存到迷你服务器。

有关如何配置 Intercom XL 呼叫按钮的详细信息，请参见此处。

内容

对讲视频

内容

Web 界面

要在对讲视频模块上进行详细配置，他们使用 Web 界面。

  • 为此，请在浏览器中输入模块的 IP 地址。
  • 然后，他们输入模块的用户名和密码（默认用户名：admin，默认密码：admin）。
  • 音频模块的起始页显示网络设置。

网络

要调整网络设置，请打开 video 模块的 Web 界面（可在此处找到更多详细信息）。

网络设置也可以通过 Loxone Config 发送到模块（更多详细信息可在此处找到）。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
  • 建议分配静态 IP 地址。
  • 请注意，您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。
  • 通过单击“保存”，将应用设置。
保存后，模块将自动重启。

通过 Loxone Config 进行网络设置

网络设置可以通过 Loxone Config 发送到视频模块。 为此，需要视频模块的 Mac 地址。这些可以在对讲机的背面找到。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
如果音频模块没有重新启动，则无法与设备建立连接或输入的 Mac 不正确。

  • 打开 Loxone 配置
  1. 选择 Network Devices （网络设备） 按钮。
  2. 选择 “Configure Device” 按钮。

  1. 选择 Intercom Video
  2. 输入视频模块的 Mac 地址。这些可以在对讲机的背面找到。
  3. 输入网络设置。
  • 建议分配静态 IP 地址。
  • 请注意，您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。
  • 单击“发送”将传输设置。

然后，视频模块必须重新启动。
如果视频模块没有重启，可能是因为无法连接音频模块或者 Mac 地址不正确。

更改密码

要更改密码，请打开视频模块的 Web 界面（可在此处找到更多详细信息）。

  1. 选择 “Advanced” 按钮。
  2. 打开 “User Management”。

您可以在此处更改当前密码或创建新用户。

  1. 选择 Change user（更改用户）。
  2. 选中 “Set new password” 旁边的框。
  3. 输入您的新密码。
  4. 使用 “Storage” 时，将采用新密码。

保存后，模块将自动重启。

我们建议为应用程序中的图像显示创建一个新的 Intercom 用户。此用户应仅具有 “查看者” 权限。

在外部设置视频

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
  • 对于外部视频连接，必须在路由器上设置额外的端口转发，类似于迷你服务器。
  • 出于安全原因，请始终选择大于 5000 的随机端口。该示例使用 8090。

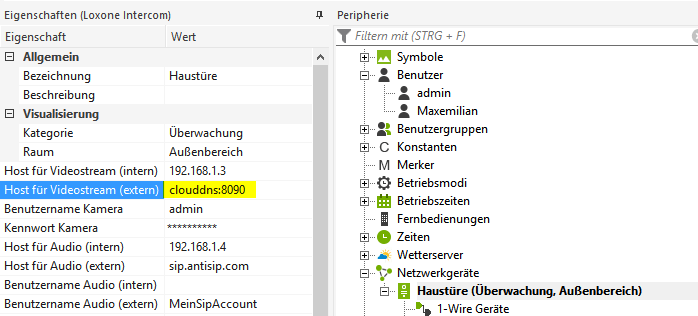

  • 在 Loxone 配置 （Loxone Config） 中相应地输入外部端口。
  • 如果视频流的主机在外部指定为 “clouddns：[Port]”，则关键字 “clouddns” 表示当前连接的外部 IP 地址。

更新

下载下载当前固件

  • 下载后，解压缩 zip 文件。
  • 运行文件夹中包含的 “*_CAM_Update.exe”。
  • 选择视频模块的 IP 地址。如果未列出 IP 地址，则可以在下拉菜单中选择 Empty 条目，以手动输入相应的 IP 地址。
  • “Start” 按钮将更新推送到模块。
  • Der voreingestellte Port 4000 muss nicht verändert werden.
  • Standardmäßig wird das Update File aus dem entpackten Ordner verwendet. Dieses kann gegebenenfalls über Select File geändert werden.



Beim Update werden die Benutzereinstellungen auf Werkseinstellungen zurückgesetzt. Die Benutzerdaten müssen nach dem Update neu eingestellt werden. Hier können sie genauere Informationen zum anpassen der Benutzerdaten finden.

Intercom_Cam_updater

厂

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
要将视频模块重置为出厂设置，请在您的 PC 和对讲机之间建立直接网络连接。（不通过 Wi-Fi 或路由器）

  • 断电 Loxone 对讲机
  • 将相机模块上的两个 DIP 开关设置为 OFF（正常状态：DIP1 = ON，DIP2 = OFF）

DIP开关

  • 恢复对讲机的电源
  • 视频模块的 IP 地址现已设置为 10.10.10.10。
  • 现在调整 PC 的 IPv4 设置。
  • IP 地址：10.10.10.50
  • 子网掩码：255.0.0.0
  • 默认网关：未指定

知识产权

  • 现在连接到 Web 视频模块的界面（地址：10.10.10.10。
  • 现在为 video 模块配置新的网络设置。更多详细信息可在此处找到。

  • 您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。

  • 现在将 DIP 开关恢复正常。（DIP1 = ON，DIP2 = OFF）
  • 现在短暂断开对讲机与电源的连接。

启动成功后，可以使用新设置的 IP 地址访问对讲机的视频模块。

对讲机音频

内容

Web 界面

要在对讲音频模块上进行详细配置，他们使用 Web 界面。

  • 为此，请在浏览器中输入模块的 IP 地址。
  • 然后，他们输入模块的用户名和密码（默认用户名：admin，默认密码：admin）。
  • 音频模块的起始页显示网络设置。

网络


要调整网络设置，请打开 Web 音频模块的界面（更多详细信息可以在这里找到）。

网络设置也可以通过 Loxone Config 发送到模块（更多详细信息可在此处找到）。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
  • 建议分配静态 IP 地址。
  • 请注意，您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。
  • 通过单击“保存”，将应用设置。

保存后，模块将自动重启。

2020 年 10 月新音频模块的网络设置：

连接到音频模块的 Web 通过浏览器界面（配置的 IP，或默认 IP 192.168.1.98，默认凭据：admin/admin）
请注意，密码最多仅支持 10 位数字。

单击 Main （1），然后单击 Main Settings （2）。
然后设置 IP 地址 （3） 并配置您的网络：



最后，单击“保存”以保存设置！

通过 Loxone Config 进行网络设置

网络设置可以通过 Loxone Config 发送到音频模块。 为此，需要音频模块的 Mac 地址。这些可以在对讲机的背面找到。

如果“网络技术”对您来说完全是一个陌生词，最好从网络技术人员那里获得帮助，以便能够成功完成此步骤并继续初始配置。
如果音频模块没有重新启动，则无法与设备建立连接或输入的 Mac 不正确。

  • 打开 Loxone 配置
  1. 选择 Network Devices （网络设备） 按钮。
  2. 选择 “Configure Device” 按钮。



  1. 选择 Intercom Audio
  2. 输入音频模块的 Mac 地址。这些可以在对讲机的背面找到。
  3. 输入网络设置。
  • 建议分配静态 IP 地址。
  • 请注意，您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。
  • 单击“发送”将传输设置。

然后，音频模块必须重新启动。
如果音频模块没有重启，可能是音频模块连接不到或 Mac 地址不正确。

更改密码

要更改密码，请打开 audio 模块的 Web 界面（更多详细信息可在此处找到）。

  1. 选择 “Advanced” 按钮。
  2. 打开“设置 VoIP”。

  1. 选择 “System” 选项卡。
  2. 输入新密码。
  3. 使用 “Storage” 时，将采用新密码。
保存后，模块将自动重启。

在外部设置音频

要设置外部音频连接，需要外部 SIP 提供商，例如 Antisip.com。

对于指定的外部服务，不承担任何责任、保证或支持

  • SIP 帐户相当于电话号码，这就是为什么每个对讲机都需要一个单独的帐户。
  • 一个帐户不能多次使用！
创建新的 SIP 帐户并记下访问数据。
无需为 SIP 连接设置端口转发！

要将创建的 SIP 帐户链接到对讲机，请打开 web 音频模块的界面（更多详细信息可以在这里找到）。

首先，选择“高级”按钮，然后打开“VoIP 设置”。

  1. 选择 “SIP” 选项卡
  2. 将 “SIP Registration” 设置为 “Yes”。
  3. 现在输入 SIP 帐户数据，如图所示。（在本例中，使用了 antisip 账户的数据）。

2020 年 10 月新音频模块的 SIP 设置：

连接到音频模块的 Web 通过浏览器界面（配置的 IP，或默认 IP 192.168.1.98，默认凭据：admin/admin）
请注意，密码最多仅支持 10 位数字。

首先，单击 SIP 配置 （1）
然后在第 2 点和第 4 点输入 SIP 帐户的注册用户名，在第 5 点输入相应的密码。
在第 3 点中输入 SIP 服务器，例如 sip.antisip.com：

点击 “SAVE” 保存设置！

最后，必须在 Loxone 配置中输入 SIP 帐户数据。

  1. 选择 Intercom
  2. 输入“Host for audio （external）”（音频主机（外部））。
  3. ́输入用户名音频（外部）。

保存到迷你服务器后，外部音频连接的配置就完成了。


更新

下载下载固件 Intercom Gen. 1 / Intercom XL

要更新音频模块，请打开音频模块的 Web 界面（更多详细信息可在此处找到）。

此更新不适用于 2020 年 10 月的对讲机的新音频模块！
  • 下载更新文件并解压缩压缩文件夹。
  1. 选择 “Advanced” 按钮。
  2. 选择 “Update” 设置。
  3. 在您的 PC 上选择下载的更新文件 （*.bin）。
  4. 通过“开始传输”按钮进行更新。

从 Config 版本 8.0 和 App Verison 7.0 开始，音频模块的密码也用于应用程序与对讲机之间的通信。如果您使用的是旧版本，则必须进行更新（配置、应用程序、对讲机）！ 音频模块的密码必须在对讲机属性的配置中输入。

厂

10/2020 之前的第 1 代对讲机音频模块

此版本在 PCB 上有一个重置开关。

  • 断电 Loxone 对讲机
  • 将音频模块侧面的 DIP 开关设置为 ON（正常状态 = OFF）
SIP开关

图中显示了 DIP 开关的正常状态 （OFF）。（右侧位置 [->]）。

  • 恢复电源。
  • 重新启动模块后，您可以使开关恢复正常 （OFF）。
  • 音频模块现在可通过 IP 地址 192.168.1.98 获得。
  • 现在连接到 AudioModule 的 Web 界面（地址：192.168.1.98。
  • 现在为 audio 模块配置新的网络设置。更多详细信息可在此处找到。
  • 您输入的网络设置必须与现有的家庭网络（网络掩码、默认网关等）匹配。
  • 您输入的 IP 地址不得被占用。
  • 成功启动后，可以使用新设置的 IP 地址访问 Loxone 对讲机。

2020 年 10 月的第 1 代对讲机音频模块

此版本可通过按铃铛按钮重置，如下所示：

按下铃铛按钮，同时将对讲机连接到 PoE 电源。

按住按钮直到对讲机开始计数。

在 1 处松开密钥。

在 3 时，他们再次按下按钮，并且仅在 0 时松开。

再次短按按钮，对讲机会说出其 IP 地址。

如果它不计为 0，则操作失败，在这种情况下，请从头开始重试。



对讲机 XL

内容

配置 Call 按键

呼叫按钮仅适用于 Intercom XL！

要调整呼叫按钮，请打开 audio 模块的 Web 界面（更多详细信息可在此处找到）。

  1. 选择 “Advanced” 按钮。
  2. 打开 “Directory”。

目录中最多可以配置 100 个呼叫按键

  1. 呼叫按键名称（在内部通信显示屏上作为文本播放）

对于每个呼叫按钮，在 Loxone Config 中插入一个单独的门控制（更多详细信息可在此处找到）。

  1. 选择所需的门控制
  2. 输入呼叫按钮（呼叫按钮 ID）
通过保存到迷你服务器完成配置。

示教 iButton

iButton读卡器仅适用于Intercom XL！ iButton 可以直接在 Intercom XL 上示教。

  1. 在 Loxone Config 中选择 Intercom
  2. Select 1-Wire Monitor（选择1-Wire Monitor）按钮

  • iButton 连接到 Intercom XL 的读卡器。
  1. 选择 iButton 的条目

  • 将 iButton 创建为器件
    • 输入设备的名称
    • 使用 “Create Device” 确认
iButton 现在可用作 Loxone Config 中的输入
  • iButton 分配用户
    • 选择用户
    • 使用 “Assign User” 进行确认。

授权模块用于对访问进行进一步编程

诊断

内容

语音连接失败的状态消息

“占用” 另一个参与者已连接
“请稍后再试” 连接繁忙，请稍后再次尝试连接
“对话者（暂时）不在。” Code 480
远程工作站当前不可用可能的原因：
  • Sip 帐户设置错误 检查对讲机和 Loxone 配置中的设置
  • Sip 服务器无法访问，请检查对讲机是否可达。
    如果是外部连接，请检查所使用的提供商的 SIP 服务器是否可达。

“建立语音连接时收到错误：<错误代码>”SIP 状态代码列表“对话者 （__host__） 拒绝了应用程序的呼叫。”请检查对讲机的配置“
Host or username incorrect”
或
“Please check the username and host of your audio connection， '<userAndHost>' is invalid.（请检查您的音频连接的用户名和主机，'userAndHost'无效。
控制 Intercom 和 Loxone Config 中的帐户设置

LED 状态

SIP 模块的侧面有 4 个状态 LED。以下几点解释了它们的含义。

地位

LED 输入 指示何时通过 X1 连接网络。
LED 输出 指示何时通过 X2 进行进一步连接。
LED 闪烁表示数据流量。

运行状态

LED2 搭载 LED1 描述
从 从 休眠，连接到 SIP 服务器
在 从 休眠，未建立与 SIP 服务器的连接
从 在 建立与外部参与者的连接
在 在 调用加载/保存出厂设置函数
在

从

 从

在
交替闪烁：设备处于保存模式
从 闪烁 出厂加载/保存 – 跳线可以移除
闪烁 从 无法加载或保存出厂设置或插入多个跳线

语音连接没有声音

请检查 SIP 模块是否为最新版本，固件为最新版本 - 以下是更新说明。

  • 控制 SIP 模块和迷你服务器的网络设置。也可能是路由器上的防火墙阻止了 SIP – ev。请咨询网络技术人员。
  • 由于同一网络上可能存在 SIP 电话，是否存在 SIP 端口重叠？
  • 如有必要，请检查从您的网络到 SIP 服务的连接。如果服务不可用，或者网络或 Internet 提供商阻止此通信，请与网络技术人员联系。
  • 如果外部语音连接上显示错误消息，您可以在此处找到更多详细信息。

Android 没有声音

智能手机制造商或移动电话提供商可以影响 Android 操作系统，因此也会阻止 SIP 支持。 由于我们的应用程序使用 Android 的 SIP API，因此在这种情况下语音连接不起作用。 请及时与您的提供商核实这些功能是否可以与您的资费一起使用。

Internet Explorer 无视频图像

从 Internet Explorer 版本 6 开始，无法再直接在 URL 中输入用户名和密码。但是，当来自室外机的摄像头图像更新时，这对于自动身份验证是必需的。
这意味着门控制模块不能再在 Internet Explorer 版本 6 或更高版本中发挥其全部功能。我们建议您使用其他浏览器，例如 Google Chrome 或 Firefox。

这是相关的 Microsoft 文章

Google Chrome 没有图片

使用 Google Chrome，身份验证过程在其自己的版本之前发生了变化，因此可能会出现图像传输问题。

解决方案：

将以下命令添加到 Google Chrome 图标属性中的目标路径：

“–allow-cross-origin-auth-prompt”

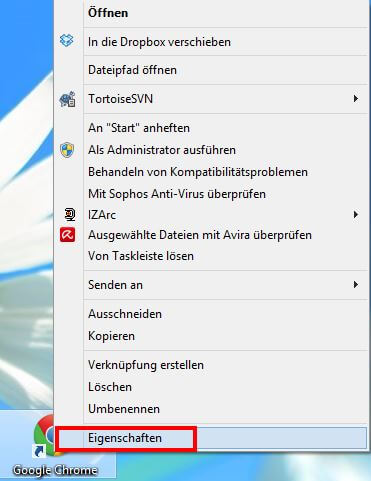

为此，请右键单击 Google Chrome 图标并打开 租房.

chrome_settings

现在，在“Link（链接）”下，使用“–allow-cross-origin-auth-prompt”展开目标地址。

目标地址现在如下所示：（可能因操作系统和位置而异）

“C：\Program Files （x86）\Google\Chrome\Application\chrome.exe” –allow-cross-origin-auth-prompt

chrome_add

在网络上找不到广播

如果通过网络搜索找不到对讲机。请看以下几点：

  • 检查对讲机与您的家庭网络的连接。（步骤 1）
  • 检查迷你服务器的网络设置，以及它们是否与您现有的家庭网络（网络掩码、默认网关等）匹配。您使用的 IP 地址不得重复。

如果无法通过 Loxone 将设置发送到模块：

  • 许多路由器都提供家庭网络中当前连接的设备的概览。你能在这个概览中找到对讲机吗？
尝试通过路由器指定的 IP 地址访问模块

  • 如果对讲机调试时无法通过 DHCP 获取 IP，则音频模块的 IP 设置为 192.168.1.98，视频模块的 IP 设置为 192.168.1.99。检查这两个地址是否可以通过浏览器访问。

如果是这样，请通过 web 界面并根据需要进行调整


如果默认地址不可用：

  • 将 Intercom 网线直接连接到您的计算机。
  • 将计算机的 IP 地址设置为静态 IP（例如 192.168.1.50，子网掩码 255.255.255.0，默认网关保持为空）。
  • 现在再次尝试通过浏览器访问两个标准 IP 地址。
如果是这样，请通过 web 界面并根据需要进行调整

 规格

Dimensions Loxone XL 对讲机 Dimensions Loxone 对讲机

Loxone 对讲机和 Loxone 对讲机 XL 的前面板由阳极氧化铝制成。



手动 Loxone 对讲机 / 对讲机 XL （pdf）
下载
对讲机 CE 符合性声明 （pdf）
下载
Intercom XL CE 符合性声明 （pdf）
下载
