EnOcean 扩展

EnOcean Extension 支持集成配备 EnOcean 无线技术的设备。

EnOcean Extension 数据表

交付使用

EnOcean Extension 安装在 DIN 导轨上的合适分配器中。

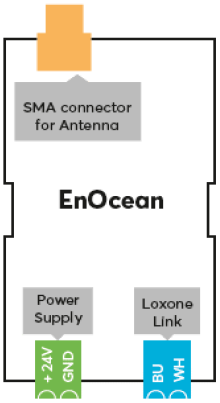

将电源以及链路数据线连接到迷你服务器，并拧上 SMA 天线。

为了获得最佳的接收效果，请使用可选的杆状天线。如果天线由金属制成，请将天线放置在分配器外部。为此，杆状天线配有一根 SMA 延长电缆。或者，可以使用扁平 SMA 粘合天线。

接通电源后，分机启动，当与迷你服务器的连接正确时，状态 LED 会在短时间内闪烁橙色。

然后按照训练过程进行操作



无线传感器的教学

激活 ENOCEAN MONITOR

在外设树中，选择 EnOcean 扩展，然后单击“EnOcean Monitor”按钮。

enocean_monitor



示教按钮

在监视器中，单击 Learn。要识别该按钮，请连续按几次该按钮。

enOcean 公司

突出显示该按钮并指定“Label”和“Type”，然后单击 Create Sensor。

taster_enocean

传感器现在可以在外围找到。

示教窗口触点

使用磁铁触发状态更改以识别传感器。

突出显示窗口联系人并指定“Label”和“Type”，然后单击 Create Sensor。

enocean_fensterkontakt



示教运动探测器

多次按下运动检测器的学习按钮，以便能够识别运动检测器。

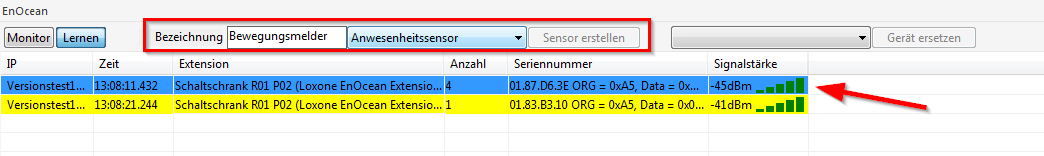

高亮显示运动检测器并指定“Label（标签）”和“Type（类型）”，然后单击 Create Sensor（创建传感器）



我们网上商店的运动检测器（商品编号：200135）是一种“存在传感器”。

在移动的情况下，此运动检测器会报告 10 分钟的连续 On 信号，并且仅在此时间过后再次关闭。

enocean_bm



ENOCEAN 执行器的示教

无线开关执行器

在 “Peripheral Extension” 选项卡中插入 EnOcean 执行器。

示教过程可能因制造商而异。这些说明是指我们网上商店的开关执行器（货号：200137）。

enocean_relais

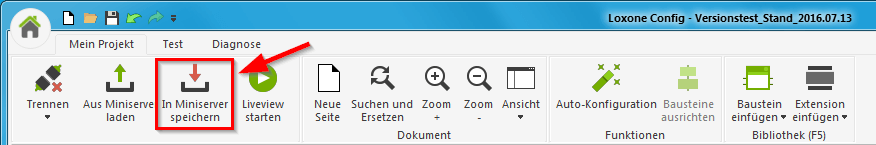

将项目保存到 miniserver。

miniserver_speichern



示教设备

标记您之前插入的促动器，然后单击“EnOcean Extension”选项卡中的“示教设备”。

geraet_einlernen

  • 按下执行器上的编程按钮。（LED 闪烁红色）
  • 单击 Loxone 配置中的“确定”。（LED 亮起红色）
  • 要确认，请再次按下执行器上的编程按钮。（LED 熄灭）
  • 保存到迷你服务器

“学习”按钮



创建自定义 ENOCEAN 设备

使用定制的 EnOcean 设备，您可以集成配置中不作为预定义传感器或执行器提供的 EnOcean 设备。

可以集成以下报文类型：

  • RPS （05）
  • 1BS （06）
  • 4BS （07）
  • RPS （F6）
  • 1BS （D5）
  • 4BS （A5）

报文类型可以在 EnOcean 设备的数据表中找到。

粘贴到 LOXONE 配置

定制的 EnOcean 设备可以同时包含传感器和执行器。
创建用户定义的传感器时，请按照“示教无线传感器”中的说明进行操作。
您可以根据“无线电执行器示教”说明创建用户定义的执行器。
对于每种类型，选择 Custom Device （自定义设备）。

您可以将传感器和执行器连接到现在已经创建的设备上。

习惯



对于创建的传感器/执行器，现在可以在设置中定义值范围的上限和下限。
对于数字传感器/执行器，定义了一个值位。
您可以在 EnOcean 设备的数据表中读出可以读取的值范围。
对于传感器，您可以在 EnOcean Monitor 中跟踪设备发送的数据。



enocean_digital

作为在监视器中读取数据的示例，让我们以一个按钮为例。
按下该按钮时发送 0x70，松开时发送 0x00。

由此，我们现在可以看到 switch 时哪些 bits 响应了这里。
0x70 是二进制 = 0111 0000
0x00 是二进制 = 0000 0000

在这种情况下，我们可以将 4.5 位或 6 位用于数字执行器（最低值位 = 索引 0）。
对于模拟传感器，必须定义一个值范围。您必须从传感器的数据表中获取此信息。



支持的 ENOCEAN 传感器

Loxone EnOcean Extension 支持基于 EnOcean 技术的无线传感器。

存在传感器

  • 0 – 无出席
  • 1 – 存在

窗口手柄

  • 0 – 已关闭
  • 1 – 打开
  • 2 – 倾斜

传感器

  • 0 至 100%

联系

  • 0 – 触点打开
  • 1 – 触点闭合

光线、温度和占用传感器

  • 类型 1 – 0 至 510 lux，0 至 +51°C
  • 类型 2 – 0 至 1020 lux 或 0 至 +51°C
  • 类型 3 – 0 至 1530 lux 或 -30 至 +50°C

光传感器

  • 类型 1 – 300 至 60000 勒克斯
  • 类型 2 – 0 至 1024 勒克斯

房间控制器

EEP 编号可向制造商索取。

EQE 07-10-01/A5-10-01

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 风扇控制器：0 至 255
  • 考勤切换

EQE 07-10-02/A5-10-02

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 风扇控制器：0 至 255
  • 日/夜切换

型号 07-10-03/A5-10-03

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255

EQE 07-10-04/A5-10-04

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 风扇控制器：0 至 255

以太网 07-10-05/A5-10-05

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 考勤切换

EQE 07-10-06/A5-10-06

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 日/夜切换

EQE 07-10-07/A5-10-07

  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 255

EQE 07-10-08/A5-10-08

  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 255
  • 考勤切换

EQE 07-10-09/A5-10-09

  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 255
  • 日/夜切换

接线端子 07-10-0A/A5-10-0A

  • 温度传感器：0 至 + 40°C
  • 调节器：0 至 255
  • 输入触点

接线端子 07-10-0B/A5-10-0B

  • 温度传感器：0 至 + 40°C
  • 输入触点

接线端子 07-10-0C/A5-10-0C

  • 温度传感器：0 至 + 40°C
  • 考勤切换

电子通讯 07-10-0D/A5-10-0D

  • 温度传感器：0 至 + 40°C
  • 日/夜切换

EQE 07-10-10/A5-10-10

  • 温度传感器：0 至 + 40°C
  • 湿度传感器：0 至 100%
  • 调节器：0 至 255
  • 考勤切换

EQE 07-10-11/A5-10-11

  • 温度传感器：0 至 + 40°C
  • 湿度传感器：0 至 100%
  • 调节器：0 至 255
  • 日/夜切换

EQE 07-10-12/A5-10-12

  • 温度传感器：0 至 + 40°C
  • 湿度传感器：0 至 100%
  • 调节器：0 至 255

EQE 07-10-13/A5-10-13

  • 温度传感器：0 至 + 40°C
  • 湿度传感器：0 至 100%
  • 考勤切换

EEP 07-10-14/A5-10-14

  • 温度传感器：0 至 + 40°C
  • 湿度传感器：0 至 100%
  • 日/夜切换

EQE 07-10-15/A5-10-15

  • 温度传感器：-10 至 +41.2°C
  • 控件：0 到 63

EEP 07-10-16/A5-10-16

  • 温度传感器：-10 至 +41.2°C
  • 控件：0 到 63
  • 考勤切换

EQE 07-10-17/A5-10-17

  • 温度传感器：-10 至 +41.2°C
  • 考勤切换

接线端子 07-10-18/A5-10-18

  • 亮度传感器：0 至 1000 lux
  • 温度控制器：0 至 + 40°C
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

EEP 07-10-19/A5-10-19

  • 湿度传感器：0 至 100%
  • 温度控制器：0 至 + 40°C
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

接线端子 07-10-1A/A5-10-1A

  • 电源电压：0 至 5V
  • 温度控制器：0 至 + 40°C
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

产品等级 07-10-1B/A5-10-1B

  • 电源电压：0 至 5V
  • 亮度传感器：0 至 1000 lux
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

接线端子 07-10-1C/A5-10-1C

  • 亮度传感器：0 至 1000 lux
  • 亮度控制：0 至 1000 勒克斯
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

电子接头 07-10-1D/A5-10-1D

  • 湿度传感器：0 至 100%
  • 湿度控制：0 至 100%
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

EEP 07-10-1E/A5-10-1E

  • 电源电压：0 至 5V
  • 亮度传感器：0 至 1000 lux
  • 温度传感器：0 至 + 40°C
  • 风扇控制器：0 至 7
  • 考勤切换

开关 1 向

  • 0 – 关闭
  • 1 – 开机

开关 2 路（带 UNDIVIDED APERTURE 1 路）

  • 0 – 关闭
  • 1 – 开机

开关 2 路

  • 0 – 关闭
  • 1 – 开机

4 路开关

  • 0 – 关闭
  • 1 – 开机

按钮 2-FOLD

  • 0 – 未按下按钮
  • 1 – 按下按钮

4 折按钮（带 2 倍不分光圈）

  • 0 – 未按下按钮
  • 1 – 按下按钮

4 向按钮

  • 0 – 未按下按钮
  • 1 – 按下按钮

按钮 8-FOLD

  • 0 – 未按下按钮
  • 1 – 按下按钮

温湿度传感器

  • 0 至 +40°C，0 至 100%

温度

类型 1 -40 至 0°C
类型 2 -30 至 +10°C
类型 3 -20 至 +20°C
类型 4 -10 至 +30°C
类型 5 0 至 +40°C
类型 6 +10 至 +50°C
类型 7 +20 至 +60°C
类型 8 +30 至 +70°C
类型 9 +40 至 +80°C
类型 10 +50 至 +90°C
类型 11 +60 至 +100°C
类型 12 -60 至 +20°C
类型 13 -50 至 +30°C
类型 14 -40 至 +40°C
类型 15 -30 至 +50°C
类型 16 -20 至 +60°C
类型 17 -10 至 +70°C
类型 18 0 至 +80°C
类型 19 +10 至 +90°C
类型 20 +20 至 +100°C
类型 21 +30 至 +110°C
类型 22 +40 至 +120°C
类型 23 +50 至 +130°C

支持的 ENOCEAN 执行器

Loxone EnOcean Extension 支持基于 EnOcean 技术的无线执行器。

调光器

  • 0 至 100 %

4BS 电报 EEP A5：38：08

中继

  • 0 – 继电器触点打开
  • 1 – 继电器触点闭合

RPS 电报 EEP F6-02-01（数字输出）

盲执行器

RPS 电报 EEP F6-02-01

通用执行器

RPS 电报 EEP F6-03-01

驱动器

4BS 电报 EEP A5：20：01



文件

下载数据表、文件夹和 CE 声明。
